高通透率多层PCB - 优质高频信号传输解决方案
明政宏电子有限公司推出的高通透率多层PCB，专注于中至极高频信号的低损耗传输，广泛应用于5G通信、智能手机、军事雷达及医疗设备等多个领域，保障信号完整性与稳定性。
引言
在现代通信技术迅速发展的背景下，高频信号的传输成为了各行业追求的重点。高通透率多层PCB（印制电路板）作为这一领域的重要组成部分，凭借其卓越的性能，满足了高频率信号传输的严苛要求。本文将深入探讨高通透率多层PCB的特性、应用及所带来的优势。
什么是高通透率多层PCB？

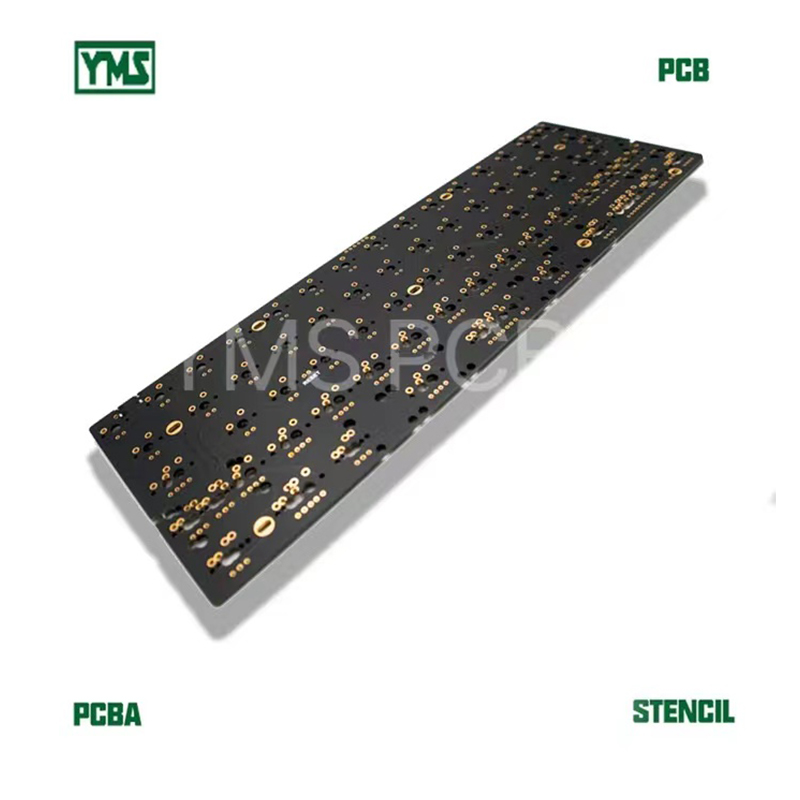

高通透率多层PCB专为中至极高频信号设计，常用于需要可靠信号传输的电路需求。这种PCP通常采用12层板结构，材料方面以TUC与Rogers 5880为主，这些材料在高频应用中展现出良好的性能，包括低损耗及稳定的传输特性。
特点与优势
- 采用高性能材料，确保低损耗和信号完整性。
- 12层板设计，使其在复杂信号处理方面表现优异。
- 精密的电路布局，适应高密度安装需求。
- 支持最新的5G高频通讯标准，满足行业发展需求。
- 通过多项国际认证，保障产品的质量和环保性。
应用领域
高通透率多层PCB的应用十分广泛，包括：
- 5G基站和通信产品：支持高速、大容量数据传输。
- 智能手机：确保手机在高频信号处理中的信号完整性和稳定性。
- 军事与航空雷达系统：具备抗高频噪声干扰能力，确保信号传输的可靠性。
- 医疗设备：提高高频信号的处理准确性，帮助增强诊断工具的稳定性。
- 工业自动化和车载通讯系统：适应极端环境下的信号传输需求，保障系统的稳定运行。
结论
高通透率多层PCB以其优越的性能，正在成为各行各业高频信号传输的首选方案。无论在5G技术的普及，还是在智能设备、军事、医疗及工业领域的发展中，其应用将愈加重要。在追求卓越的高频信号传输解决方案时，高通透率多层PCB无疑是一项理想选择。
