高TG边缘镀铜多层PCB板 - 明政宏电子有限公司
明政宏电子有限公司提供高TG边缘镀铜多层PCB板，采用TG250级FR-4材料，保证在高温环境中的稳定性。板厚3.0mm结合边缘镀铜技术，满足高科技产业对电路板高性能的需求，广泛适用于5G通讯、半导体测试及军事航空等领域。
高TG边缘镀铜多层PCB板的创新应用
随着科技的迅猛发展，对电子设备的性能和可靠性要求不断提高。高TG边缘镀铜多层PCB板作为高性能印制电路板之一，以其卓越的温度稳定性和先进的制造技术，广泛应用于许多高科技产业中，特别是在5G通讯和半导体测试领域。此篇文章将深入探讨这一产品的独特优势及其适用范围。
产品介绍

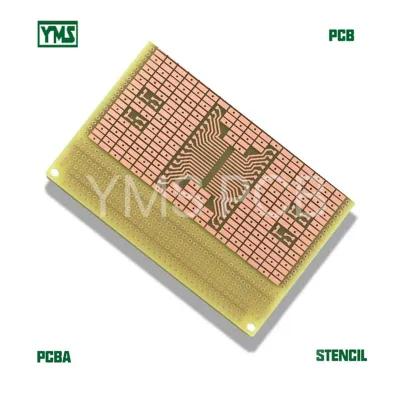

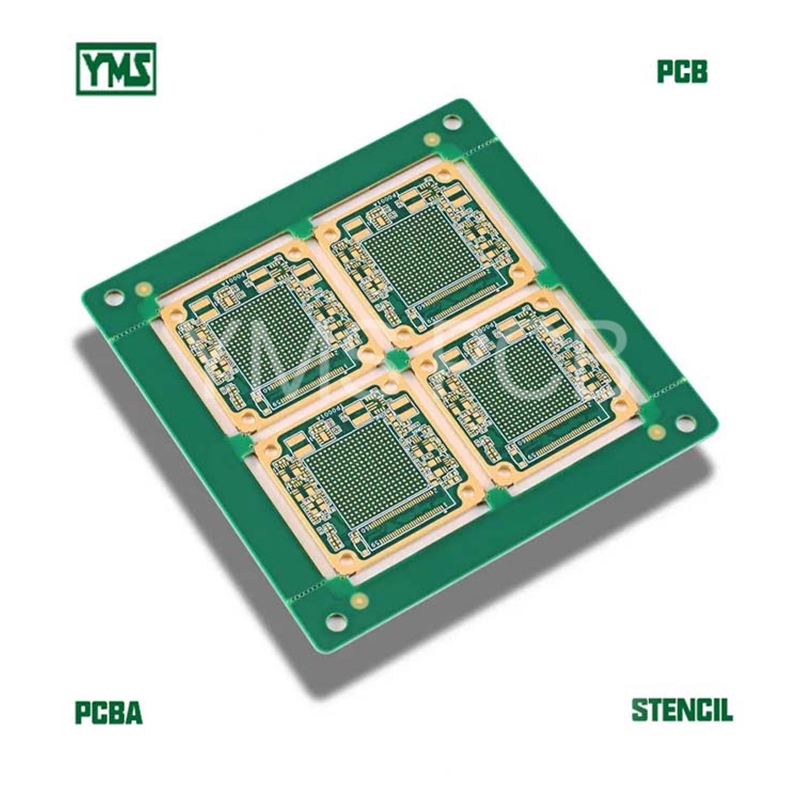

明政宏电子有限公司生产的高TG边缘镀铜多层印制电路板（PCB）采用TG250级FR-4材料，特别设计以确保在高温环境下的稳定性和可靠性。该产品的板厚为3.0mm，并结合边缘镀铜技术，实现了板边导电层的优质连接。
优势特点
- 采用TG250级FR-4材料，在高温环境下表现优秀的稳定性和可靠性。
- 3.0mm的板厚结合边缘镀铜技术，有效实现导电层的连接。
- 表面处理选择硬金15u"，优化焊接性及电导性，增强产品耐用性。
- 维持最小孔径0.3mm及5mil线宽和线距，满足精密加工标准。
- 严格依据IPC-II标准生产，确保产品高品质与长期可靠性。
适用范围
高TG边缘镀铜多层PCB板因其显著的性能优势，适用于以下领域：
- 高速传输设备，对稳定性和耐高温有严苛要求的场合。
- 5G通讯技术的应用，如基站和网络设备。
- 半导体测试设备，需精细电路控制的高科技行业。
- 军事与航空航天领域，电路板性能与耐用性至关重要。
- 医疗设备及汽车电子系统，提供高可靠性的电路板解决方案。
总结
高TG边缘镀铜多层PCB板凭借其优越的材料技术与生产工艺，成为高科技领域中不可或缺的重要组成。凭借着在极端环境下表现出的卓越稳定性及可靠性，适用于5G通讯、半导体测试等多个行业的严格需求。明政宏电子有限公司所提供的高TG边缘镀铜多层PCB板将继续引领创新潮流，为全球客户创造更多价值。
