引言

在当前全球通信技术飞速发展的时代，高通透率多层PCB作为高频应用电路板的核心组件，其市场需求也与日俱增。明政宏电子有限公司推出的这一系列印制板，专为中至极高频信号设计，涵盖了从民用电子到军事应用的广泛需求，是了解现代通信技术中不可或缺的一部分。

产品特点

明政宏电子有限公司的高通透率多层PCB，采用高性能的TUC和Rogers 5880材料，确保在高频应用中具备低损耗和稳定传输特性。其12层板结构设计不仅提高了信号完整性，同时也具备了处理复杂多信号并行处理的能力。最小孔径0.2mm与最小线宽间距4/4mil的实现，使得PCB能够适应高密度的安装需求，极大提高了电路布局的精密性。

应用领域

该高通透率多层PCB广泛适用于多个行业，包括：

• 5G基站和通信产品 - 满足行业对于高速、大容量数据传输的需求；
• 智能手机 - 确保手机在高频信号处理中的稳定性与信号完整性；
• 军事和航空雷达系统 - 抗高频噪声干扰能力，确保信号清晰可靠；
• 医疗设备 - 提高高频信号传感与处理的精准度和稳定性。
• 工业自动化与车载通讯系统 - 在极端环境下稳定传输信号，保障系统运行；

质量与环保承诺

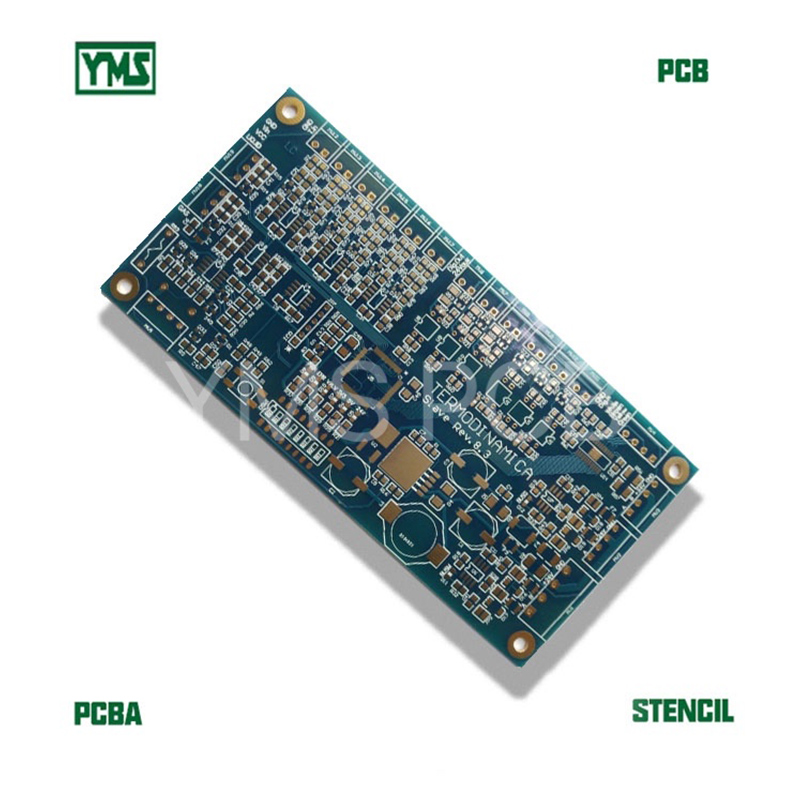

明政宏电子有限公司的高通透率多层PCB通过了多项国际认证，如UL、RoHS、SGS、ISO9001等，充分体现了产品的质量保证与环保性。蓝色的阻焊层搭配白色丝网设计，除了提高产品的识别度外，也彰显了公司的专业性和美观度。

总结

随着通信技术的进一步演进，高通透率多层PCB的需求必将持续增长。明政宏电子有限公司凭借其高性能电路板、创新设计及卓越的品质，必将在未来的市场中占据重要的地位。无论是为5G通信产品、智能手机，还是高端军事与医疗领域提供强有力的技术支持，明政宏电子有限公司始终致力于满足客户的需求。
