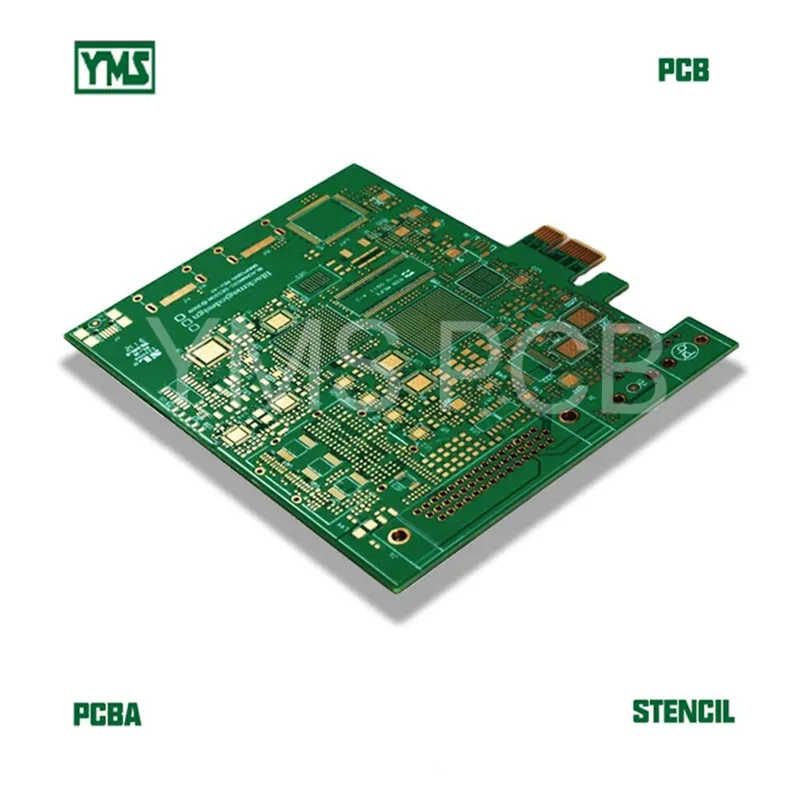

당사의 세련된 26레이어 HDI(고밀도 상호 연결) 회로 기판은 임베디드 시스템용으로 특별히 설계되었으며 세 가지 중요한 특징을 가지고 있습니다. 첫째, 보드가 복잡하고 최대 26레이어의 다레이어 설계를 지원하며 최대 34레이어를 달성할 수 있습니다. -레이어 PCB 생산. 둘째, 보드는 고정밀 레이저 드릴링 기술을 채택하고 2차 블라인드 홀 및 매립 홀 기술을 구현하며 삼중 적층 공정을 구현하여 내부 회로의 안정성과 신뢰성을 보장합니다. 셋째, 골드핑거 부위에 최대 200마이크로인치의 두꺼운 하드 골드 도금을 적용해 기존 10~30마이크로인치보다 대폭 높다. 이는 뛰어난 내마모성을 보장할 뿐만 아니라 전기 연결의 품질도 최적화합니다. 회로 기판의 총 두께는 2.4mm입니다. 외부 레이어는 1온스이고 내부 레이어는 0.5온스 구리 두께입니다. FR-4 TG 180 고온 소재를 사용해 최소 조리개 0.2mm, 최소 선폭/라인 간격 4mil를 충족합니다. 크기는 210mm입니다. ×121mm, 표면 처리는 전기도금 니켈 골드(ENIG) 공정입니다.
1. 높은 수준의 설계: 복잡한 26레이어 다층 설계를 지원하고 34레이어까지 확장할 수 있으며 매우 까다로운 애플리케이션 환경에 적합합니다. 2. 정밀 가공 기술: 고급 레이저 드릴링과 2차 막힌 구멍 및 매설 구멍 기술을 세 가지 적층 공정과 결합하여 회로 레이어 간의 안정적이고 안정적인 연결을 보장합니다. 3. 강화된 골드 핑거 커버리지: 200마이크로인치 두께의 하드 골드가 골드 핑거 영역을 덮어 내마모성과 전기 연결 신뢰성을 크게 향상시킵니다. 4. 고성능 소재 적용 : FR-4 TG 180 고온 플레이트를 사용하면 제품이 고온 환경에서도 우수한 성능을 유지할 수 있습니다. 5. 엄격한 크기 제어: 0.2mm 마이크로 조리개 및 4mil 라인 폭/라인 간격의 고정밀 요구 사항을 충족하고 세부적으로 엄격한 설계 요구 사항에 적응합니다.
1. 통신산업 : 고속 네트워크 장비, 서버, 기지국 등 고주파 전송 및 빅데이터 처리에 적합한 하드웨어 설비. 2. 항공우주: PCB용 항공전자 장비의 높은 신뢰성, 장기 내구성 및 환경 적응성 요구 사항을 충족합니다. 3. 군수 산업: 열악한 환경 저항, 고밀도 배선 및 복잡한 시스템 통합을 위한 군용 장비의 PCB 요구 사항을 충족합니다. 4. 고급 가전 제품: 스마트폰, 스마트 웨어러블 장치 및 고성능 요구 사항이 있는 기타 휴대용 전자 제품의 핵심 회로 기판에 적합합니다. 5. 의료 장비: 복잡한 기능과 제한된 공간이 필요한 정밀 의료 기기 및 장비에 사용하기에 적합합니다.
